Измерительные трансформаторы тока:
Опорные ТОП-0,66
Шинные ТШП-0,66
Трансформаторы предназначены для передачи сигнала измерительной информации
измерительным приборам в установках переменного тока частоты 50 или 60 Гц с
номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное
напряжение промышленной частоты - 3 кВ.
Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета
для расчета с потребителями, класса точности 1,0 - в схемах измерения.
Корпус трансформаторов выполнен из самозатухающих трудногорючих материалов.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ
15150, предназначены для работы в следующих условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С, при
транспортировании и хранении - от минус 50°С до плюс 50°С;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и
паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.
Первичная шина трансформаторов ТОП-0,66 и ТШП-0,66 медная, покрытая оловом. Межповерочный интервал трансформаторов тока -
16 лет.

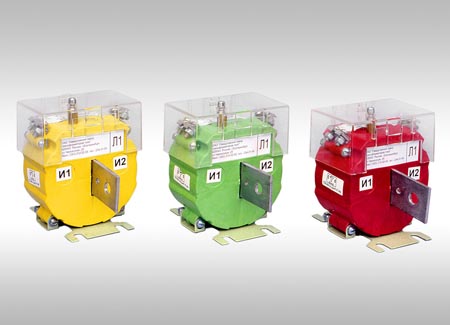

ТОП-0,66 с номинальными первичными токами 1...200 А
ТШП-0,66 с номинальными первичными токами 40...800 А

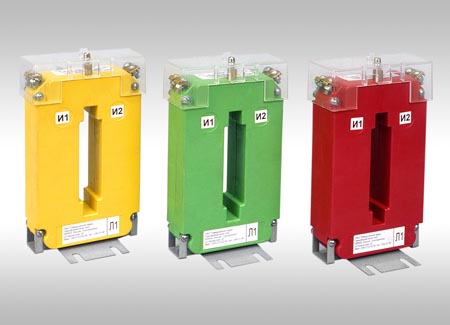

ТШП-0,66 с номинальными первичными токами 1000...2000 А

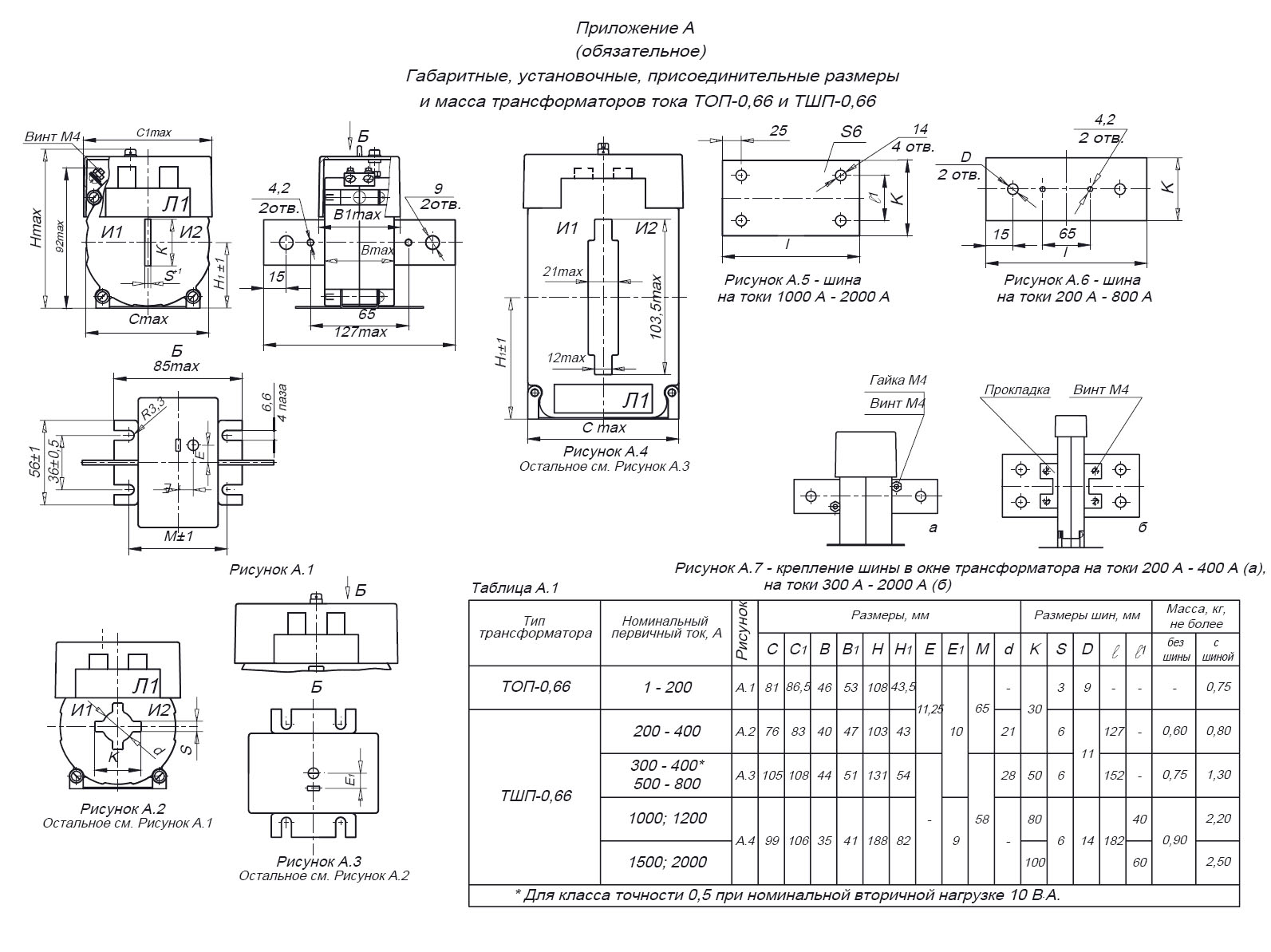

Размеры трансформаторов тока ТОП, ТШП

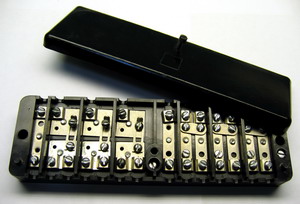

Для
подключения счетчиков через измерительные трансформаторы тока рекомендуем
использовать испытательную клеммную коробку:
 |
